磁翻板液位计安装方式
发表时间:2017-1-17 10:02:56 阅读次数:
工作原理:
主导管内有一磁性浮子,该浮子根据被测介质比重设计,当液体介质进入主导管内时,磁性浮子可随容器内介质变化上下浮动.显示部分为一列带磁性的红白二色小球装于支架上,可上下翻动,外有有机玻璃板保护,由抱箍固定在主导管外,并紧贴主导管.当液体上升时,浮子上移,小球翻成红色,反之,小球变成白色,红白球分界处即为介质液位,同时在面板标尺上读得液位高度
安装方式

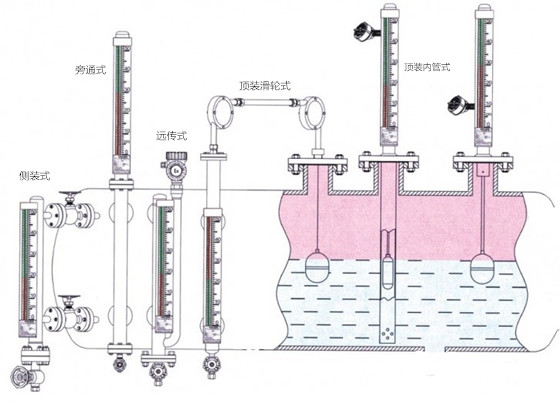

磁翻板液位计分为:侧装式和顶装式,旁通管装式。这几种安装方式有着不同之处,具体的安装步骤:
侧装式
侧装式磁翻板液位计:引液管,导通管,分别与容器引管法兰连接,.主导管底部有法兰及排污阀供安装浮子、调试及清洗用。
顶装式
顶装式磁翻板液位计主要安装于地下储罐,分为上下两部分,上部在容器顶部,下部安装在容器内,由法兰与容器法兰连接。液下部分导管内浮子由连杆与上部导管内磁性头连成一体。当液体变化时,浮子带动磁钢在导管内上下运动,带动显示部分红白指示球翻转,在面板上读得液位高度
旁通管顶装式
旁通管顶装式磁翻板液位计主要安装于低位储罐,分为上下两部分,下部分是侧装旁通接液管主体,上部为显示部分。
