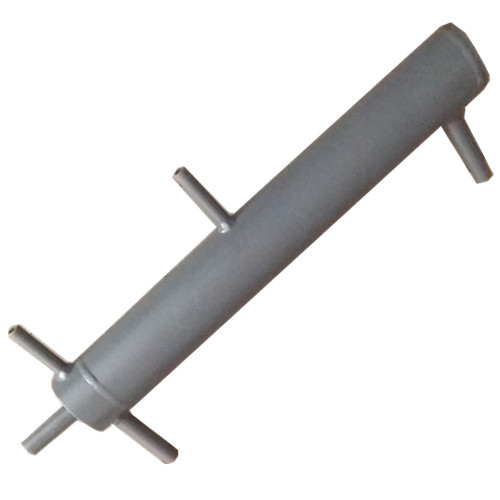

B67H 型补偿式双室平衡容器，压力先级分为中压，高压，超高压及亚监界，产品已成系列

1  用途

平衡容器是差压式水位计的一次仪表。它与水位指示器或差压变送器 配套使用，用来测量水位，并可做报警用，可以在锅炉正常运行情况下反映汽包内的质量水位。

2  结构特点及工作原理

2. 1 补 偿 式 双 室 平 衡 容 器 是 由 筒 体 、 正 压 补 偿 管 、 负 压 管 、 水 杯 、漏 斗 等零件焊接而成。工作过程中，饱和蒸汽因为凝结而释放的热量同时对正压补偿管和负压管加热，并且平衡容器的外层保温减少了热量的损失，从而使正压补偿管内水的重度在任何工况下都近似等于汽包（或受压容器）内水的重度；又由于正确的选用正压补偿管的高度，不论容器内压力如何变化，正压补偿管的压力与负压管的压力变化值均相等，因此双室平衡容器输出的差压不变，即低置水位指示的水位不变。一旦水位发生变化，则输出差压也随之变化，所以低置水位指示可以适时显示容器内的水位。为提高双室平衡容器测量的准确性，设计中增大正压容器（水杯）的截 面 积 （ 水 杯 的 直 径 大 于 100mm）结 构 见 图 1。

3  主要技术参数

3.1 汽 水 连 接 管 、 疏 水 管 规 格 ： Ø28×4mm

3.2 连 接 差 压 变 送 器 导 压 表 管 规 格 ： Ø16×3mm

3.3 工 作 压 力 ： 6.4MP a,10MPa,16MPa,22MPa

3.4 接 口 形 式 ： 焊 接

3.5 工 作 温 度 ： 饱 和 温 度

3.6 汽 水 连 接 管 中 心 距 ： 600MM、670mm,800mm

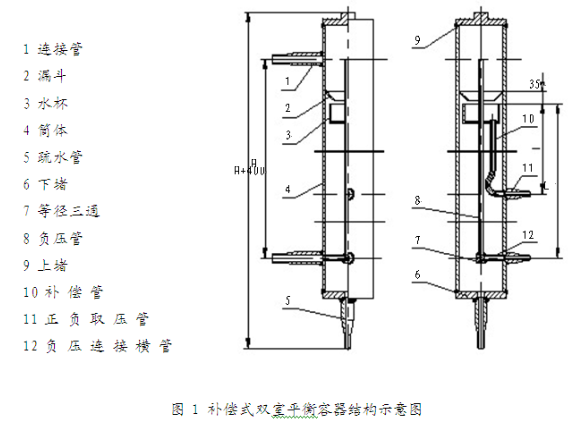

结构图
