■用途
BYUD系列（原UDZ）型电接点双色水位计，主要用于各种汽包液位的监视及高，低压加热器，除氧器，蒸发器及水箱等的水位测量，并具有报警节点输出等功能。
■结构与原理
1本水位计主要由测量筒体，陶瓷电极，二次仪表，专用传输线等几部分组成。二次仪表形式可分为：　　80×160坚式　　　160×80横式
2本装置采用热工习惯的标志，即汽红，水绿的双色合成光柱及数码显示，直观地显示汽，水位置。

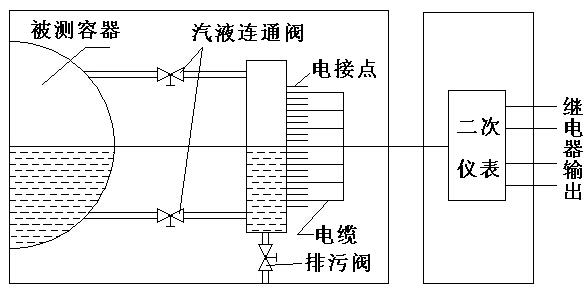

3结构原理图（图1）





4工作原理及特点
本水位计是利用炉水和蒸汽的导电率差异的特性进行测量，由于液位的变化使部分电极浸入水中，部分电极置于蒸汽中，在炉水中的电极对筒体阻抗小，而在蒸汽中的电极对筒体的阻抗大，利用这一特性，可将非电量的水位转化为电量，送给智能二次仪表，从而实现水位的显示，报警输出等功能。
二次仪表使用双色光柱显示水位，二次仪表是通用型设计，水阻使用数字化设定，水位设定最大指示为32点，6路可在线编和的任意高，低位报警输出，由于全部参数均可在线设定，并能掉电记忆，故能适用于国内不大于32点的水位，6路以下报警需要的各种电接点测量筒（包括其他厂家生产的测量筒），对不同地区水阻均可适应。
■.技术参数
测量筒规格与工作压力
      公称压力：≤6.4MPA ，工作压力≤4MPA，电极为族入式
      公称压力：≤22MPA ，工作压力≤15.5MPA，电极为压入式
      公称压力：≤32MPA ，工作压力≤21.5MPA，电极为自密封式。
测量筒常用中心距可分为以下几种
      中心距：350ｍｍ,400ｍｍ,440ｍｍ,600ｍｍ,670ｍｍ,800ｍｍ
      中心距：其它长度可根据用户要求制造。
测量点数
      5点，7点，9点，11点，13点，15点，17点，19点，21点
23点，25点，27点，29点，31点。
报警数：4路，6路。
工作电压： VC220V
